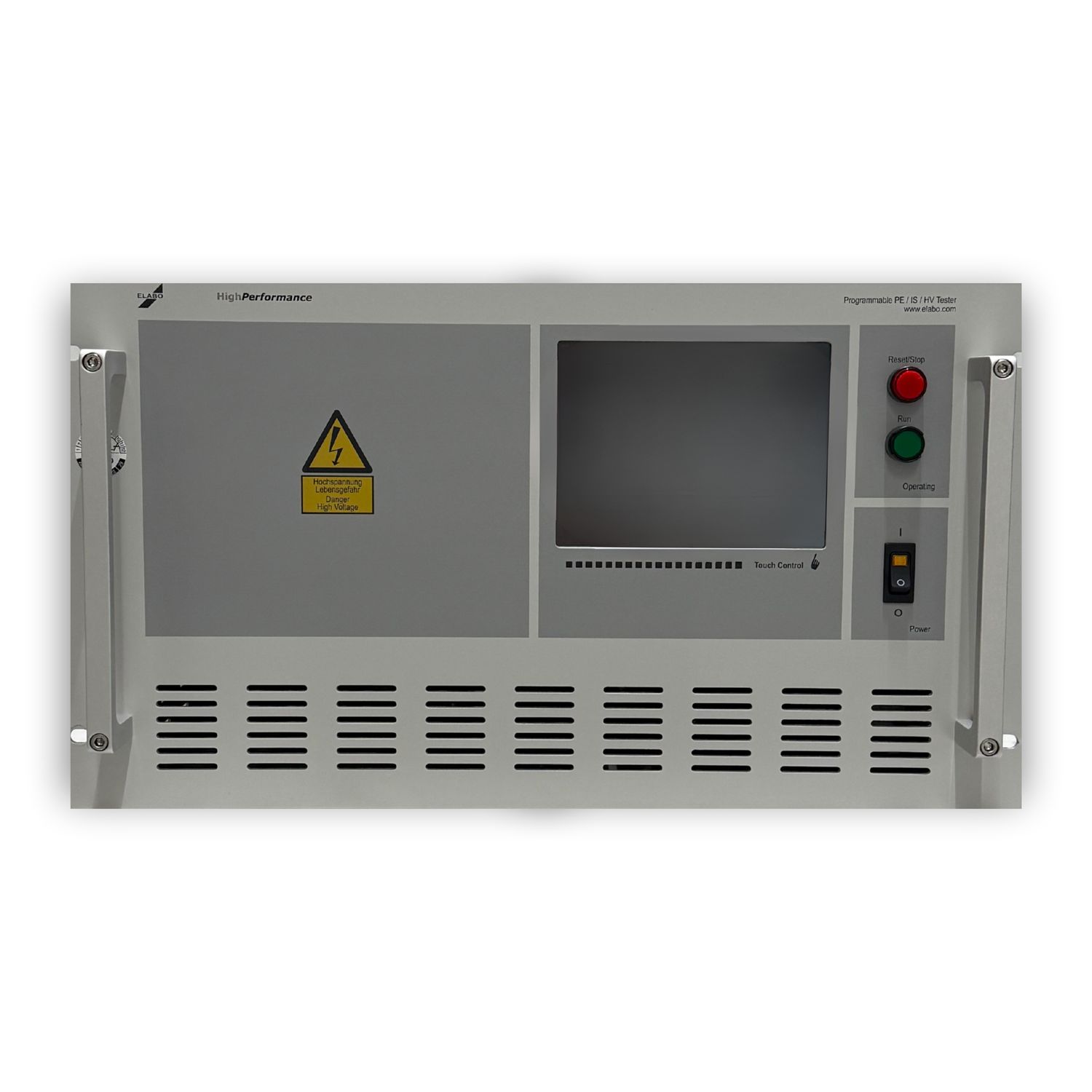

HighPerformance Kombitester mit Rechenmodul und TouchMe Bedieneinheit
lieferbar
Produktbeschreibung
Lieferzeit:
5 - 7 Werktage
Einschub 19"/6 HE
Das Gerät ist mit einer vollelektronischen Hochspannungsquelle ausgestattet.
Durch die modulare Bauweise können verschiedene Erweiterungsmodule integriert werden.
Zum Anschluss der Erweiterungseinheiten sind rückseitig folgende Anschlüsse integriert:
- PE-Testpunkte (4 Laborbuchsen)
- HV-Pistole (2 Hochspannungssteckverbinder)
System-Schnittstellen:
RS 232-C (Optional Ethernet oder USB)
Digital-Schnittstelle:
Eingänge:
- Start, Stop Remote
Ausgänge:
- Gut, I>Imax, Systemfehler, HV On,
Schutzhaube öffnen
T e c h n i s c h e D a t e n :
Hochspannung:
- Prüfspannung: 0,1 .. 2,5 / 0,2 .. 5 kV AC
- Spannung programmierbar, erdfrei
- Auslösestrom: 0..1/10/100 mA AC
- Messtoleranz
Spannung: 0,5% v. MW. ± 2digit
- Scheinstrommessung:
100 mA - Messbereich: 0,5 % v. MW. ± 2 Digit
10 mA - Messbereich: 0,5 % v. MW. ± 5 Digit
1 mA - Messbereich: 0,5 % v. MW. ± 20 Digit
- Scheitelwertmessung des Stroms:
100 mA - Messbereich: 1,0 % v. MW. ± 5 Digit
10 mA - Messbereich: 1,0 % v. MW. ± 5 Digit
1 mA - Messbereich: 1,0 % v. MW. ± 20 Digit
- Wirkstrommessung:
100 mA - Messbereich: 1,0 % v. MW. ± 8 Digit
10 mA - Messbereich: 1,0 % v. MW. ± 8 Digit
1 mA - Messbereich: 1,0 % v. MW. ± 20 Digit
Schutzleiterwiderstand
- Leerlaufspannung: 6 / 12 V AC
- Prüfstrom: 10 .. 32 A
- Messart Widerstand: 0 .. 1,2 Ohm
- Vierleitermessung
- Messfehler: 1% v.MW. ± 2Digit
Anzeige / Bedienung:
TFT-Touch-Display 6,5" color
Schnittstelle: RS232-C (Optional Ethernet / USB)
Netzanschluß: 230 V ±10% / 50Hz
B = 483 mm; H = 266 mm; T = 360 mm
Frontplattenfarbe RAL7035
| Nummer | Beschreibung | Preis |
|---|---|---|
| F7-1B E01 | Erweiterung 3/6 kVDC, 1/10/100 | auf Anfrage |
| F7-1B E02 | Erweiterung Isolationswiderstand | auf Anfrage |
| F7-1B E03 | Erweiterung Strombegrenzung | auf Anfrage |
| F7-1B E04 | Erweiterung Spannungsrückmeldung | auf Anfrage |
| F7-1B E05 | Erweiterung Brennen | auf Anfrage |
| F7-1B E06 | Erweiterung 6 Digitalausgänge | auf Anfrage |
| F7-1B E10 | Erweiterung Ethernet-Schnittstelle | auf Anfrage |
| F7-1B E12 | Erweiterung USB-Schnittstelle | auf Anfrage |
| F7-1B E21 | Erweiterung 40A PE-Strom | auf Anfrage |
| F7-1B E31 | Erweiterung Bodenabdeckung | auf Anfrage |
| F7-1B.3 | Kombitester CE-Rechner + Touch, 5kV AC, PE 10..32A ohne Umschaltung | auf Anfrage |
| F7-1B E99 | Werkskalibrierung Neugerät | auf Anfrage |
| F7-1B E99-01 | Werkskalibrierung Neugerät mit Erweiterung DC | auf Anfrage |
| F7-1B E99-02 | Werkskalibrierung Neugerät mit Erweiterung DC + IS | auf Anfrage |
